MediaCodec 使用和源码分析
前言
项目中经常需要进行视频的播放，播放首先需要进行解码操作。在 Android 中，将原始编码后的视频数据解码，再将解码数据提供给底层的 SurfaceFlinger 进行最后的渲染，是通过 MediaCodec 来完成。本片文章的重点将放在 MediaCodec 的创建以及配置的过程（源码部分基于 android-8.0.0_r1）。
基本使用
视频解封装
视频进程传播时往往被封装成约定的格式，比如常见的 MP4 格式。第一步就要解封装获取相应的 MediaFormat 信息。
private fun extactMediaFormat(filePath: String): MediaFormat? {
val extractor = MediaExtractor()
extractor.setDataSource(filePath)
val count = extractor.trackCount
for (i in 0 until count) {
val format = extractor.getTrackFormat(i)
if (format.getString(MediaFormat.KEY_MIME).startsWith("video")) {
return format
}
}
return null
}
MediaFormat 封装了描述媒体资源的所有信息，比如视频的宽高、帧率、MIME 等等。
创建解码器
private fun createMediaCodec(format: MediaFormat, surface: Surface): MediaCodec {
val codecList = MediaCodecList(MediaCodecList.REGULAR_CODECS)
val codecName = codecList.findDecoderForFormat(format)
val codec = MediaCodec.createByCodecName(codecName)
codec.configure(format, surface, null, 0)
return codec
}
通过 MediaCodecList 可获得系统所有的编解码器，再通过它提供的 findDecoderForFormat 可以获取该 MediaFormat 适合的解码器名称，然后根据解码器名称创建 MediaCodec 对象。创建完成之后一定要进行 config 操作。
使用解码器
同步使用
private fun feedInputBuffer(mediaCodec: MediaCodec, extractor: MediaExtractor) {
val index = mediaCodec.dequeueInputBuffer(0)
val buffer = mediaCodec.getInputBuffer(index) ?: return
val sampleSize = extractor.readSampleData(buffer, 0)
if (sampleSize < 0) {
mediaCodec.queueInputBuffer(index, 0, 0, 0, MediaCodec.BUFFER_FLAG_END_OF_STREAM)
} else {
mediaCodec.queueInputBuffer(index, 0, sampleSize, extractor.sampleTime, 0)
extractor.advance()
}
}
private fun readOutputBuffer(mediaCodec: MediaCodec) {
val info = MediaCodec.BufferInfo()
val index = mediaCodec.dequeueOutputBuffer(info, 0)
val buff = mediaCodec.getOutputBuffer(index)
...
mediaCodec.releaseOutputBuffer(index, true)
}
feedInputBuffer 演示如何往 InputBuffer 填充数据，即给 MediaCodec 喂数据；readOutputBuffer 演示如何从 MediaCodec 中读取解码后的数据。这两个方法通常放在两个独立的线程中进行循环操作。最终整个过程就是 dequeueInputBuffer 获取缓冲区 -> queueInputBuffer 填充缓冲区 -> dequeueOutputBuffer 获取解码帧数据 -> releaseOutputBuffer 显示画面并释放缓冲区。
异步使用
private fun attachMediaCodecCallback(mediaCodec: MediaCodec) {
mediaCodec.setCallback(object : MediaCodec.Callback() {
override fun onOutputBufferAvailable(codec: MediaCodec, index: Int, info: MediaCodec.BufferInfo) {
}
override fun onInputBufferAvailable(codec: MediaCodec, index: Int) {
}
override fun onOutputFormatChanged(codec: MediaCodec, format: MediaFormat) {
}
override fun onError(codec: MediaCodec, e: MediaCodec.CodecException) {
}
})
}
MediaCodec.Callback 是一个抽象类，将整个过程描述为具体的接口，然后使用方实现接口进行具体操作即可。
工作原理

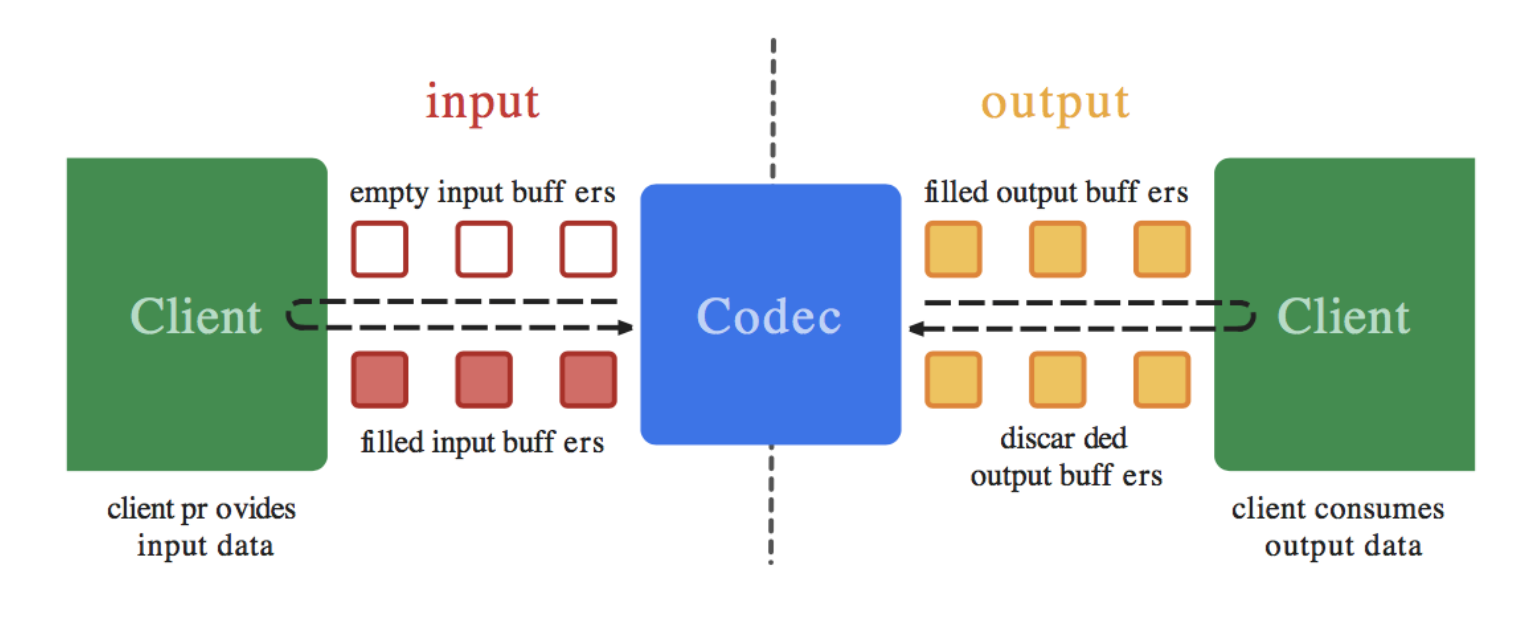

MediaCodec 的整个工作方式如上图所示，整个过程都是在操作输入和输出缓冲区。客户端先获取一个空闲的 input buffer ，然后填入数据。填满数据的 input buffer 交还给 codec 进行编解码处理，处理完成后 codec 会将数据放入一个 output buffer 中。最后客户端请求 output buffer ，消耗其处理过的数据后释放该 buffer 。
源码分析
Surface 简介
前面在配置 MediaCodec 的时候需要提供一个 Surface 对象。对于视频数据，最终是要被渲染到屏幕上的。渲染操作实际上是操作的 Surface 对象，在 Java 层，可以理解为绘制的画布，在 Native 层，就是一个 raw buffer ，最终该 buffer 的数据会被交给 SurfaceFlinger 进程合成显示到屏幕上。
MediaCodec 的创建
MediaCodec.createByCodecName
前面使用该方法进行创建操作，最终会调用到下面的方法：
private MediaCodec(@NonNull String name, boolean nameIsType, boolean encoder) {
...
native_setup(name, nameIsType, encoder);
}
其中 nameIsType 和 encoder 都是 false 。native_setup 将会通过 jni 调用 native 层代码，具体在源码文件为 android_media_MediaCodec.cpp 。
android_media_MediaCodec_native_setup
通过传入的参数实例化一个 JMediaCodec 结构体，然后调用其 initCheck 方法检查 native 层的 MediaCodec 是否成功创建并实例化。如果提供的编解码器名字没有或者没有足够内存的情况下，都会抛出 IllegalArgumentException 。如果是其他错误，则会抛出 IOException 。
JMediaCodec
该结构体定义在 android_media_MediaCodec.cpp 中，继承自 AHandler ，它其实是 native 层对应于 Java 层的 MediaCodec 对象。从 Java 层对 MediaCodec 的操作到 native 层都是通过它来进行委托的。
构造函数中创建了新的 ALooper 对象并开启 Looper 。然后调用 MediaCodec 的 CreateByComponentName 方法创建 native 层的 codec 对象。
MediaCodec::CreateByComponentName
创建 native 层的 MediaCodec 对象，其构造函数中的 ALooper 来自前面 JMediaCodec。
创建完成后立马调用 codec->init(name, false /* nameIsType */, false /* encoder */); 方法。
MediaCodec::init
通过 GetCodecBase(name, nameIsType) 返回具体的编/解码器 mCodec ，其类型为 CodecBase 。然后还要通过 MediaCodecList::findCodecByName 和 MediaCodecList::getCodecInfo 来判断该编/解码器是否是为 video 工作的。如果是，则新建一个 ALooper 并将其命名为 mCodecLooper ，此时 MediaCodec 将会有两个 ALooper ，另一个名为 mLooper ，来自于 JMediaCodec 。
此 MediaCodec 也是一个 AHandler 对象，通过 mLooper->registerHandler(this); 让其相应 mLooper 维护的消息队列。
然后是对 mCodec 以及其 buffer channel 设置 Callback ，该 callback 的形式都是当相应事件发生时发送一个 what 值为 kWhatCodecNotify 的 AMessage。最后是示例化一个 AMessage 对象，其 what 值为 kWhatInit ，该消息会被 MediaCodec::onMessageReceived 处理。
MediaCodec::GetCodecBase
如果 codec 名称以 omx. 开头（大小写忽略），返回一个 ACodec 对象；如果以 android.filter. 开头，返回一个 MediaFilter 对象。
MediaCodec::onMessageReceived~kWhatInit
检查当前装填，如果不为 UNINITIALIZED 则返回 INVALID_OPERATION 。然后将当前状态设置为 INITIALIZING 。然后进行 mCodec->initiateAllocateComponent(format); 初始化操作，完成后会会回调之前设置的 Callback ，即响应 what 值为 kWhatCodecNotify 的 AMessage 。
MediaCodec::onMessageReceived~kWhatCodecNotify
此时 AMessage 中还存储了一个 what 值，由 mCodec->initiateAllocateComponent 设置，其取值范围如下：
kWhatError此时输出具体的错误信息，然后检查当前 MediaCodec 状态，此时是INITIALIZING，那么重新将状态设置为UNINITIALIZED，最后抛出异常。其他状态情况这里不错细致记录。kWhatComponentAllocated此时代表具体的编/解码器初始化成功，然后获取该 codec 的 component name ，如果是OMX.google.开头，说明是软编/解码器，添加kFlagUsesSoftwareRenderer这个 flag 。
到这里，创建工作算是完成。
MediaCodec 的配置
MediaCodec.configure
以 key-value 的方式分别读取 MediaFormat 中的信息，所有的 key 放入 keys 这个字符串数组，所有的 value 放入 values 这个数组。最终调用 native_configure(keys, values, surface, crypto, descramblerBinder, flags);
android_media_MediaCodec_native_config
将所有的 key/value 数据记录到一个 AMessage 中。然后调用 android_view_Surface.cpp 的 android_view_Surface_getSurface 方法将 Java 层的 Surface 对象转换为 native 层的 Surface 对象。再获取该 Surface 对象的 IGraphicBufferProducer 对象，它为 MediaCodec 提供图形缓冲区。
利用上面获取的参数，调用 codec->configure(format, bufferProducer, crypto, descrambler, flags);
JMediaCodec::configure
利用 bufferProducer 参数创建新的 native 层 Surface 对象mSurfaceTextureClient 。然后调用 mCodec->configure(
format, mSurfaceTextureClient, crypto, descrambler, flags); 。
MediaCodec::configure
此方法完整定义为：
status_t MediaCodec::configure(
const sp<AMessage> &format,
const sp<Surface> &surface,
const sp<ICrypto> &crypto,
const sp<IDescrambler> &descrambler,
uint32_t flags) {
}
先实例化一个 AMessage ，其 what 值为 kWhatConfigure ，如果 mIsVideo 为 true 的话，会根据 video 的 width 和 height 检查编码器缓冲区是否过大，检查条件为：
if (mInitIsEncoder
&& (uint64_t)mVideoWidth * mVideoHeight > (uint64_t)INT32_MAX / 4) {
ALOGE("buffer size is too big, width=%d, height=%d", mVideoWidth, mVideoHeight);
return BAD_VALUE;
}
将 format 信息添加到 AMessage ，将 Surface 对象也记录到 AMessage 并将该 message 复制给 mConfigureMsg 进行保存，后面应该需要用到。
最后发送 message 作进一步处理。
MediaCodec::onMessageReceived~kWhatConfigure
先检查如果状态不是 INITIALIZED 则返回 INVALID_OPERATION 。从 message 中取出 Surface 和 format 。
判断 Surface 对象不为空，那么将其设置给 format 这个 AMessage ，其 key 为 native-window 。然后调用 handleSetSurface 方法。
将状态设置为 CONFIGURING ，调用 mCodec->initiateConfigureComponent(format); 进行具体的 codec 的配置操作。
MediaCodec::handleSetSurface
如果当前 mSurface 对象不为空，说明有旧的 surface ，那么断开与旧 surface 的连接。如果参数中的 surface 不为空，利用这个 surface 建立新的连接，成功后，将其赋值给 mSurface 。
MediaCodec::onMessageReceived~kWhatCodecNotify & kWhatComponentConfigured
和前面创建流程一样，这里不重复说明。先检查状态：
if (mState == UNINITIALIZED || mState == INITIALIZED) {
// In case a kWhatError message came in and replied with error,
// we log a warning and ignore.
ALOGW("configure interrupted by error, current state %d", mState);
break;
}
CHECK_EQ(mState, CONFIGURING);
如果状态为 UNINITIALIZED 或者 INITIALIZED ，不继续处理。然后再要求装状态必须为 CONFIGURING 。将 mHaveInputSurface 置为 false 便于之后重新设置 input surface 。然后获取 mInputFormat 和 mOutputFormat 。最后设置状态为 CONFIGURED，配置过程完成 。
